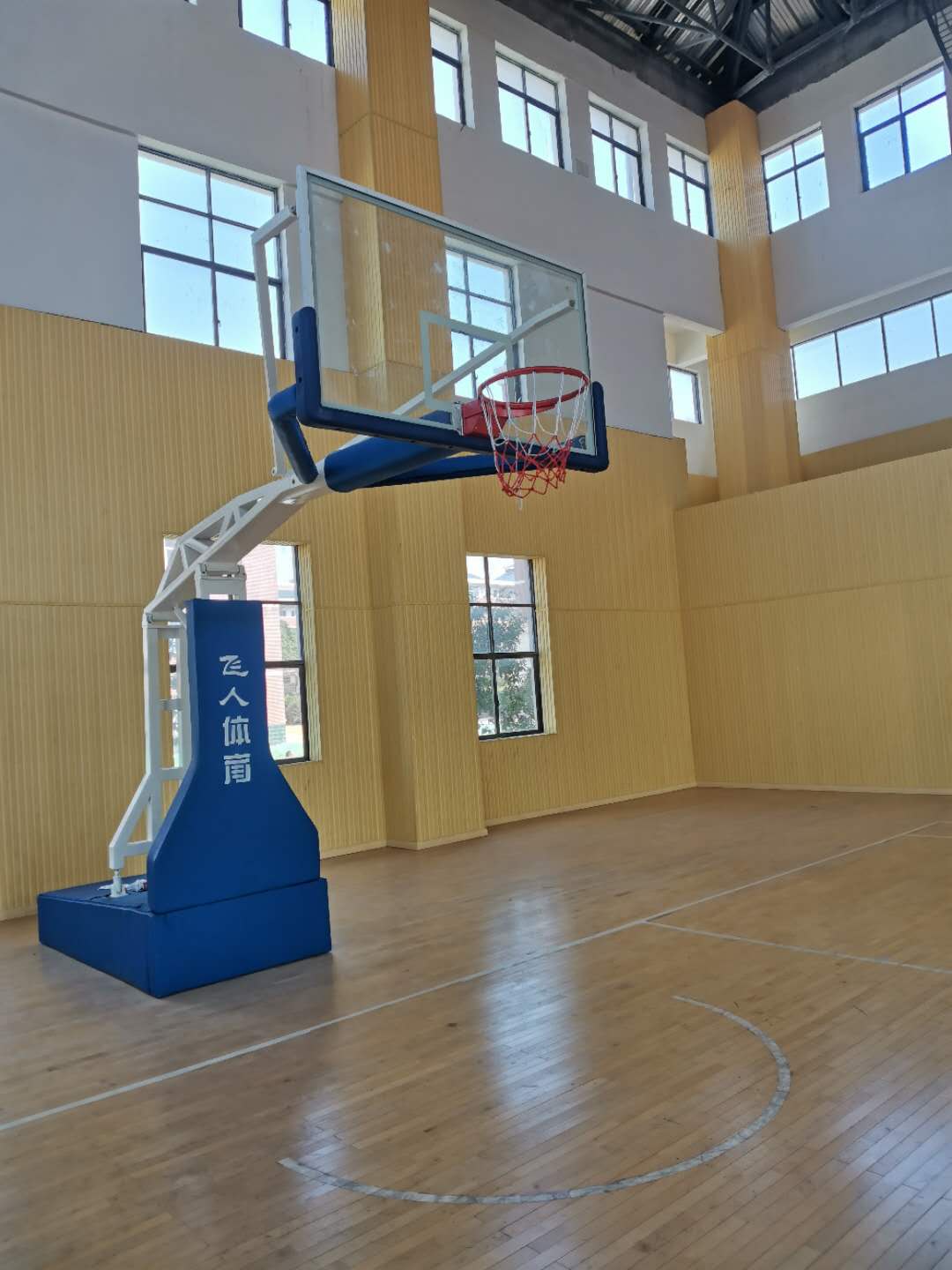

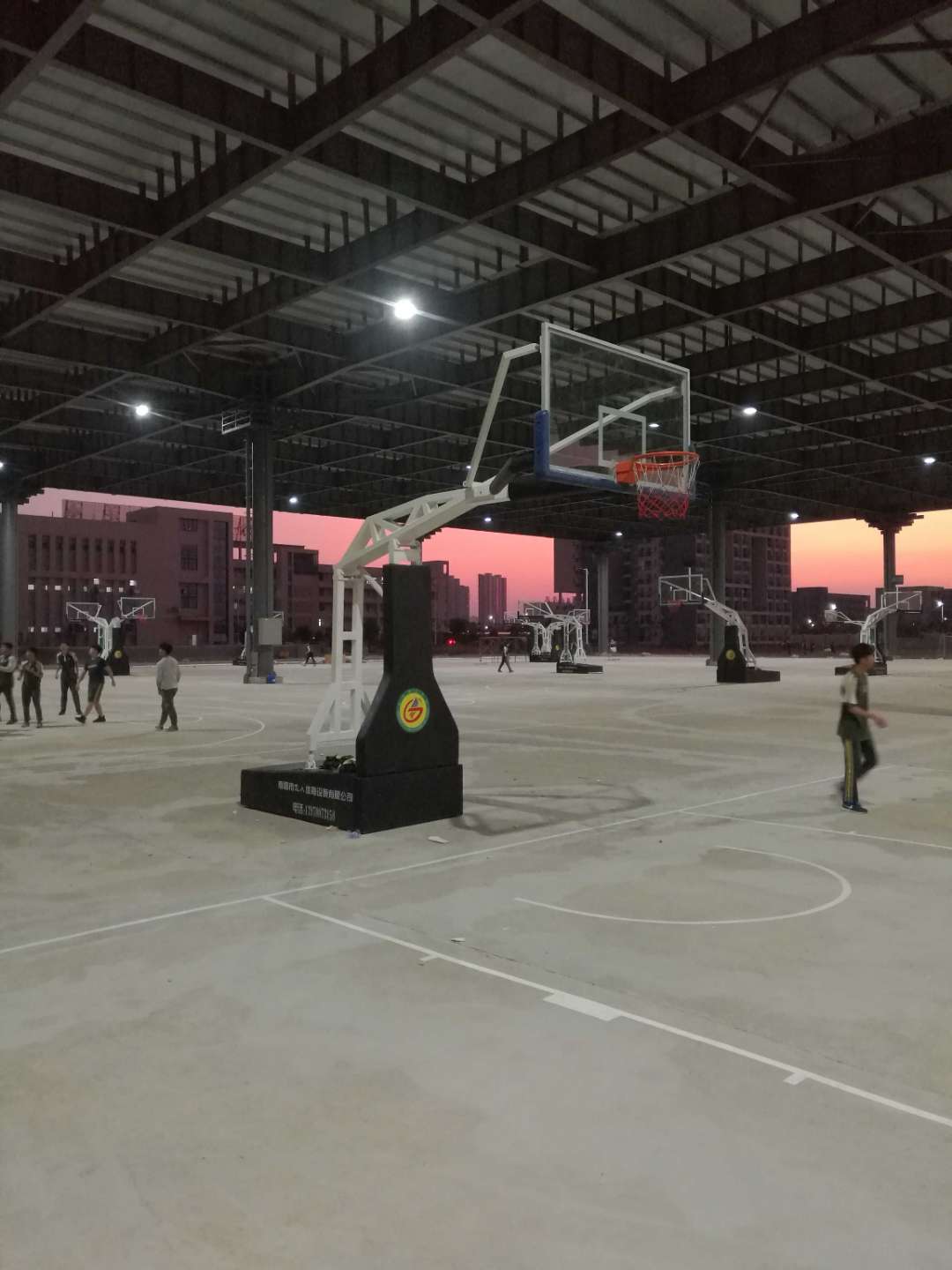

Flyer-1001電動液壓籃球架為橋式框架造型、電驅動、液壓升架伸輪,可在平整的路面短距離推行,裝有安全桿,保證籃球架的位置穩定。
一、技術指標
1、籃板前伸有3.35米和2.55米兩種標準型
2、底座為前高后底的斜坡結構,尺寸為2.1×1.1×0.6/0.47(米)。
3、籃圈為彈性籃圈,掛鉤為12個。
4、籃板材質為高強度安全玻璃。
5、籃球架的使用電源為交流50赫茲220伏,工作電流10A,熔絲15A。
6、籃球架液壓系統工作壓力為5MP左右(出廠時已調好)。
7、籃球架單臺重約1.1噸。

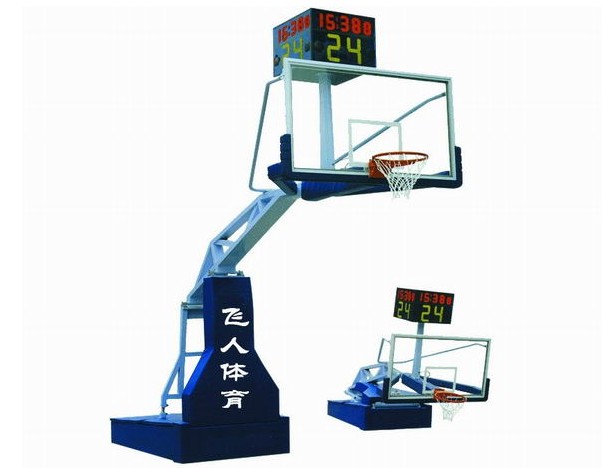

8、經用戶要求可另裝24秒計時器。
二、使用方法
1、將籃球架推到指定位置:3.35米臂長的底座前沿(除海綿護板)距籃球場地端線外沿2.1米;2.55米臂長的底座前沿(除海綿護板)距籃球場地端線外沿1.3米。
2、升籃板
① 打開按鈕板蓋,插好電纜線,接通交流220伏電源,按鈕板上的指示燈亮,“換向”按鈕至通位,按住“升板”按鈕,電機旋轉,泵工作,籃板升起,籃板到位后鎖住安全桿(桿銷進入保險孔)。
② 檢查籃板的垂直和水平,籃圈上平面距場地面3.05米。
③ 檢查滿足要求后,拔下電纜插頭,掛好海綿護板即可使用。
3、收籃板
① 插好電纜線,接通交流220伏電源,指示燈亮,拔出安全桿銷,如拔不動可點動(電機轉停旋鈕至通位)“升板”按鈕,此時銷松即可拔出。
② 按住“伸輪”按鈕,電機轉泵工作,即可完成收架放輪的工作。
③ 如果只收架不放輪,“換向”按鈕至斷位,按住“伸輪”按鈕,此時電機不轉,只收架不放輪。
4、籃板位置的調整
① 籃圈高度的調整由籃球架拉桿長度決定,拉桿調高籃圈高度下降,調短則籃圈高度上升,調節時應將籃板收下來后調,高度調好后固定拉桿螺母,同時安全桿長度也應做相應調整。
② 籃板的垂直由撐桿長度決定,調節時應扶穩籃板,松開籃板拉桿上的M12連接螺栓,調整好后固緊。
③ 籃板的水平由籃板與橫梁連接來決定,松開腰形孔處的3個M12的螺栓,調整好后固緊。
